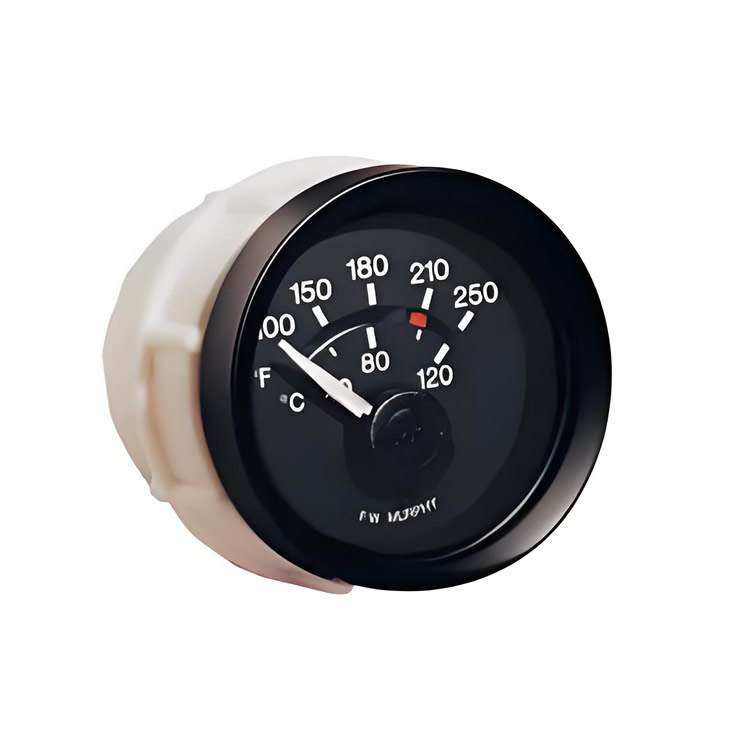

EGS21 T-250-24-B 規格參數

1. 基本型號與類型

?   系列: EGS21

?   類型: 電動繼電式儀表

?   測量類型: 溫度表

2. 電氣規格

?   電源輸入: 24V 直流電源

?   輸出信號:

    ?   類型: 霍爾效應開關，沉降輸出（接地信號）

    ?   觸發方式: 遞增觸發（適用于溫度表）

    ?   額定電流: 300mA 恒定電流

    ?   飽和輸出電壓: 在25℃時為1.3-2.3V

?   過壓保護: 最多可承受200%標稱電壓（即48V）5分鐘

?   極性反接保護: 在工作溫度范圍內可無限時承受

3. 機械與結構規格

?   外殼: 聚酯（PBT）材料，全密封設計，防撞擊、防水

?   表框: 黑色

?   鏡面: 防紫外線，透明聚碳酸酯

?   刻度盤: 黑底白色刻度，背光啟動后刻度顯示為紅色；雙刻度（℃和°F）顯示；鏡帶設計以消除視覺誤差

?   觸發點指示器: 在鏡帶上顯示，可在儀表背面用1/16英寸六角扳手調節

4. 顯示與讀數

?   指針照明: 指針上裝有“冷光”二極管，增加夜間可視度

?   量程: 250°F（對應約121°C）。

5. 環境適應性

?   工作溫度: -40°C 至 +85°C

?   存儲溫度: -60°C 至 +85°C

?   環境耐受: 適用于潮濕、高/低溫、強腐蝕等惡劣環境，符合SAE J1810標準

6. 接線

?   接口: 插頭和引線

?   線規: 18AWG (1.0mm2)

?   線長: 8英寸 (203mm)
