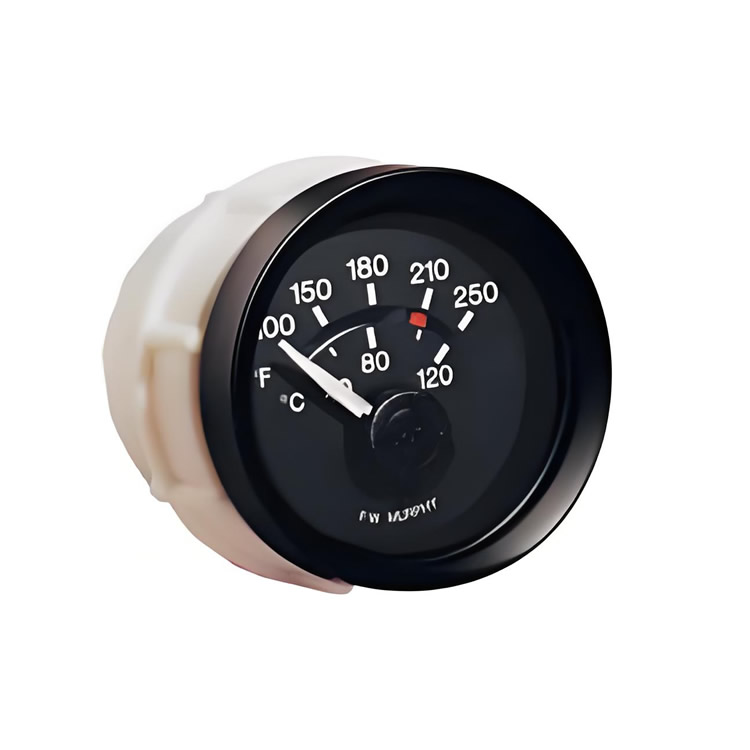

EGS21系列為電動繼電式儀表，在EG21系列基礎上增加了可調報警開關功能。

核心規格參數

1.  儀表類型： EGS21 電動繼電式儀表

2.  測量類型： 溫度表

3.  量程： 0-250°

4.  電源電壓： 24V DC

5.  表框選項： 拋光316不銹鋼

技術規格 (適用于所有EG21/EGS21系列)

?   外殼： 聚酯 (PBT)，全密封設計，防撞擊、防水。

?   鏡面： 防紫外線，透明聚碳酸酯。

?   刻度盤：

    ?   黑底，白色刻度。

    ?   背光啟動后，刻度顯示為紅色。

    ?   雙刻度顯示 (適用于溫度表，應為℃和℉)。

    ?   鏡帶設計，消除視覺誤差。

?   指針照明： 指針上裝有“冷光”二極管，增加夜間可視度。

?   接線： 插頭和引線，線徑：18AWG (1.0mm2)，線長：8英寸 (203mm)。

?   工作溫度： -40°C 至 +85°C。

?   存儲溫度： -60°C 至 +85°C。

?   過壓保護： 最多可承受200%標稱電壓（24V系統為48V）5分鐘。

?   極性反接保護： 有。在工作溫度范圍內，可無限時承受極性反接。

?   環境適應性： 符合SAE J1810標準，適用于潮濕、高/低溫、強腐蝕等惡劣環境。

EGS21系列特有功能 (報警輸出)

?   傳感元件： 霍爾效應。

?   輸出信號： 接地信號 (沉降輸出)。

?   輸出額定值： 300mA 恒定電流。

?   觸發類型： 遞增觸發 (適用于溫度表)。

?   觸發點調節：

    ?   可在刻度盤的90%范圍內調節。

    ?   使用1/16英寸六角扳手在儀表背面調節。

    ?   觸發點位置在鏡帶上設有指示器顯示。

?   飽和輸出電壓： 在25°C時為1.3-2.3V。

EGS21 T-250-24-A 是一款專為24V系統設計的、量程為0-250度的耐用的電動繼電式溫度表，具備高可視度的背光顯示和可調節的報警功能，適合在各種惡劣的工程機械環境中使用。
