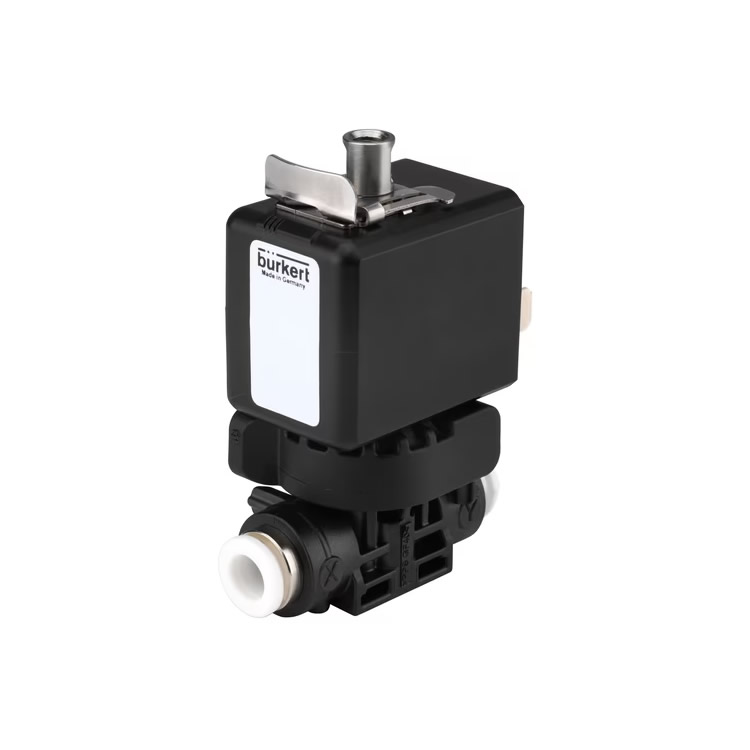

Type 7016是一款直動式、非介質隔離的柱塞閥，專為中性液體和氣體的填充與計量設計。其材料選擇和尺寸設計確保了在熱水和蒸汽應用中的安全功能與耐久性。創新的服務概念允許通過卡口固定快速打開閥門進行檢查，并在需要時更換磨損部件，無需工具。

主要技術規格

1. 通用技術數據

參數項 規格值/描述

閥門類型 3/2位直動式柱塞閥

驅動方式 電磁驅動

密封原理 軟密封

最高介質溫度 150°C

環境溫度 -10°C 至 +50°C

防護等級 IP20

額定電壓范圍 DC: 12...24V AC: 24...230V (50/60 Hz)

功耗 標準線圈（24.5mm）：AC 2.2 VA DC 2.2 W (詳見功耗表)

響應時間 開啟（0...10%壓力建立）：≤ 15 ms 關閉（100...90%壓力釋放）：≤ 10 ms

工作周期 100%連續操作

安裝方式 任意方向

2. 性能參數（測試條件：+20°C，空氣介質）

接口類型 工作壓力范圍 CV值 (K值) 標稱排氣量 (NO) 流量 Q (1 bar壓差)

法蘭接口 0...10 bar 0.045 m3/h 49 l/min

Push-In接口 0...10 bar 0.045 m3/h 49 l/min
