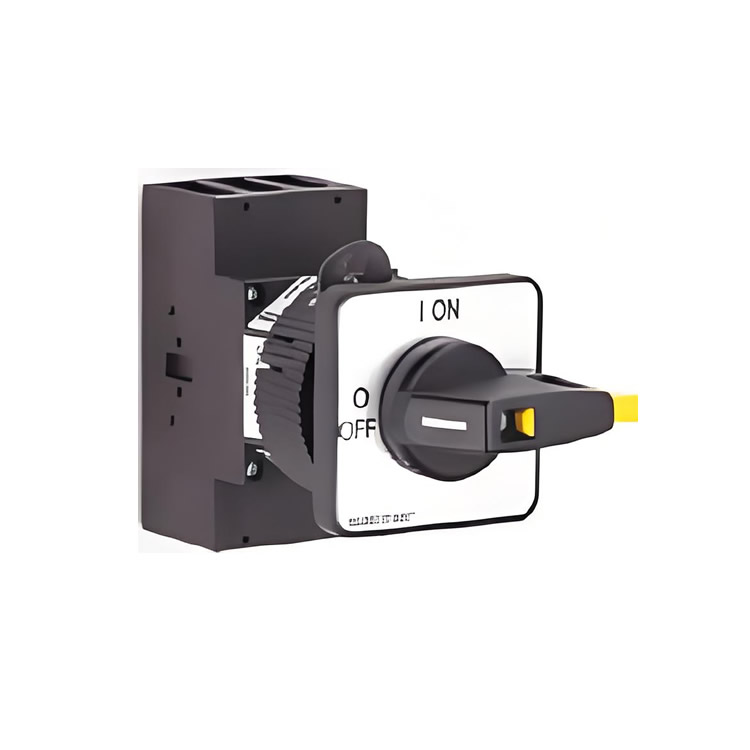

salzer主開關H216-41300-206M1

H216-41300-206M1 隔離開關規格參數總覽

項目 規格參數

完整型號 H216-41300-206M1

產品系列 Main Switches (主開關)

安裝方式 正面安裝 (Front Mounting)，單孔安裝 (Single Hole Mounting)

極數 3極 (3-Pole)

輔助觸點 無 (Without Auxiliary Contacts)

手柄類型 M型手柄 (M-Handle) - 黑色，帶掛鎖功能

防護等級 IP66 (防塵、防強力噴水)

一、電氣規格

參數 規格

額定工作電流 (Ie) 20 A (在 380-440 V AC 條件下)

使用類別 AC-21A 5.5 kW (用于電阻性負載)

使用類別 AC-23A 3.7 kW (用于鼠籠型電動機負載)

符合標準 IEC 60947

二、機械與安裝規格

參數 規格

安裝孔類型 單孔 (Single Hole)

安裝孔直徑 ?22.5 mm

外形尺寸 (H x W) 67 mm x 36 mm (參見下方尺寸表)

端子扭矩 最大 40 Nm (用于線路連接)

手柄操作扭矩 最大 1 Nm (用于電纜插頭連接)
