CEP9-ESM-IG-146-200 規格參數

1. 模塊類型：

?   電流與接地故障檢測模塊

2. 安裝方式：

?   直接安裝

3. 適用接觸器型號：

?   CA9-116...146 IEC 接觸器

4. 電流檢測范圍：

?   20...200 A

5. 接地故障檢測功能：

?   包含 (模塊型號中的 "IG" 表示 Integrated Ground fault)

?   檢測類型： 零序（核心平衡）傳感

?   設定范圍： 跳閘和報警設定值可在 20 mA ... 5.0 A 之間調整。

?   重要提示： 對于額定電流大于 200 A 的設備或需要檢測低于 1.0 A 的接地故障時，需要外接核心平衡電流互感器配件。

?   符合標準： 提供 UL1053 定義的 I 類保護。

?   注意： 該模塊不是美國國家電氣法規第 100 條中定義的用于人員保護的接地故障斷路器 (GFCI)。

6. 通用電氣規格（基于系列通用參數）：

?   額定絕緣電壓 (Ui): 600V AC

?   額定工作電壓 (Ue): 690V AC

?   額定沖擊耐受電壓 (Uimp): 6 kV

?   端子標記: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3

?   污染等級: 3

?   防護等級: IP20

7. 扭矩與電線尺寸（適用于100A規格的感應模塊）：

?   扭矩： 35 lb-in (4 N-m)

?   推薦電線尺寸（單根導線）：

    ?   AWG: #14...6

    ?   mm2: 2.5...16

?   推薦電線尺寸（多根導線）：

    ?   AWG: #10...6

    ?   mm2: 6...10

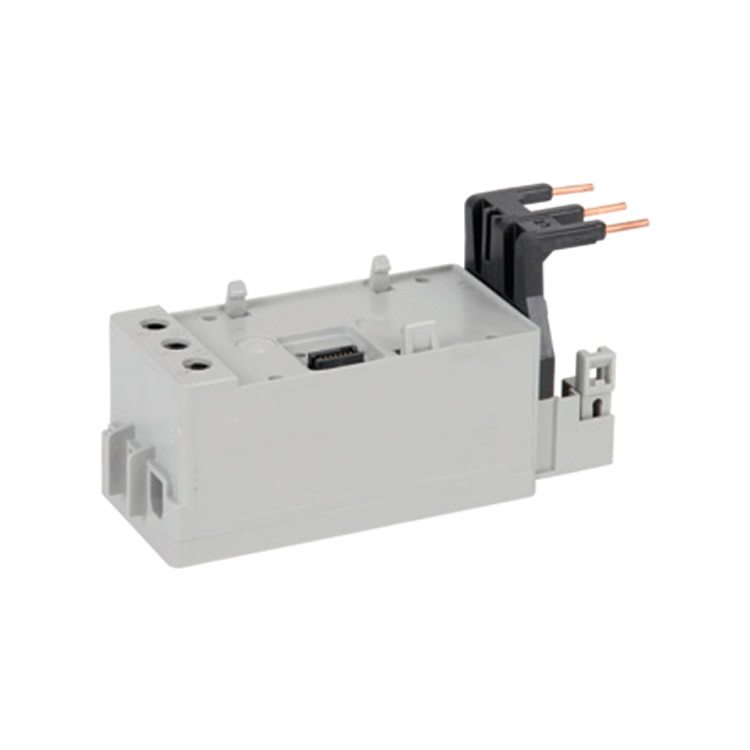

CEP9-ESM-IG-146-200 是一款專為 CA9-116 至 CA9-146 系列接觸器設計的、直接安裝的電流與接地故障檢測模塊。其核心特點是提供了 20-200A 的電機電流檢測范圍和先進的 20mA-5.0A 接地故障檢測功能，適用于需要高精度電機保護和接地故障保護的工業應用。
